Serviços de engenharia industrial

Arquitetura e civil

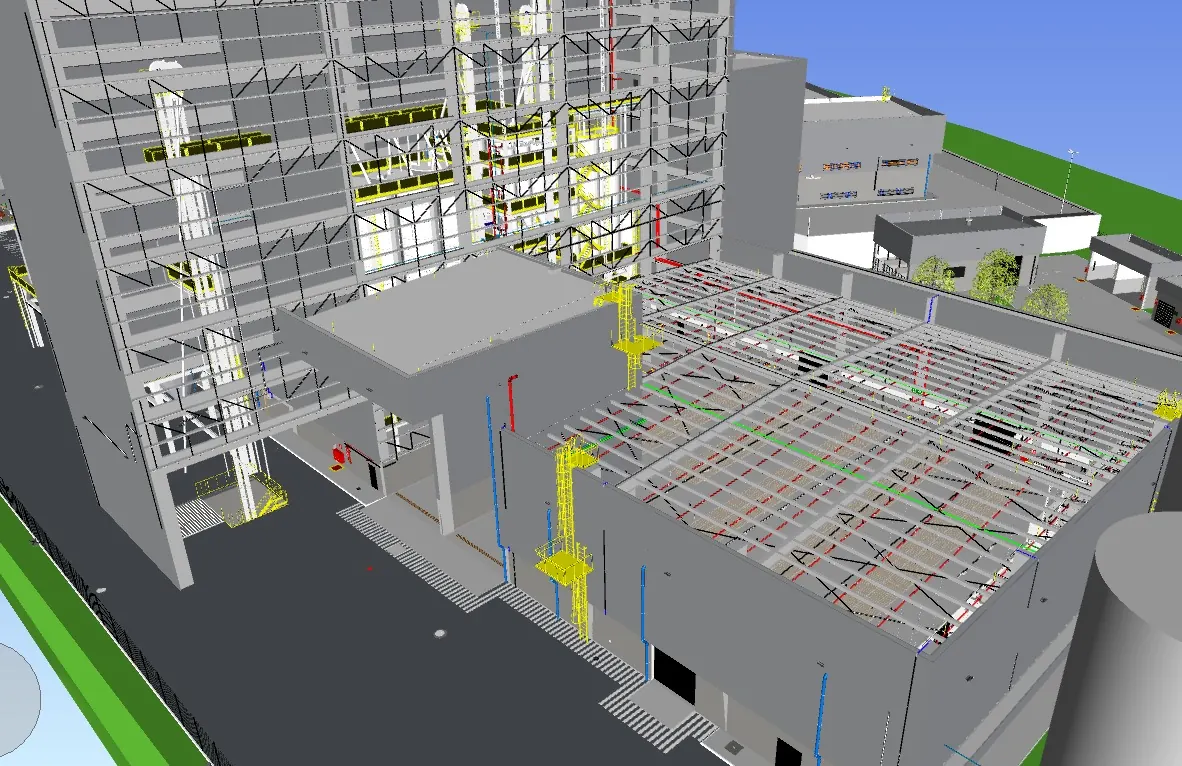

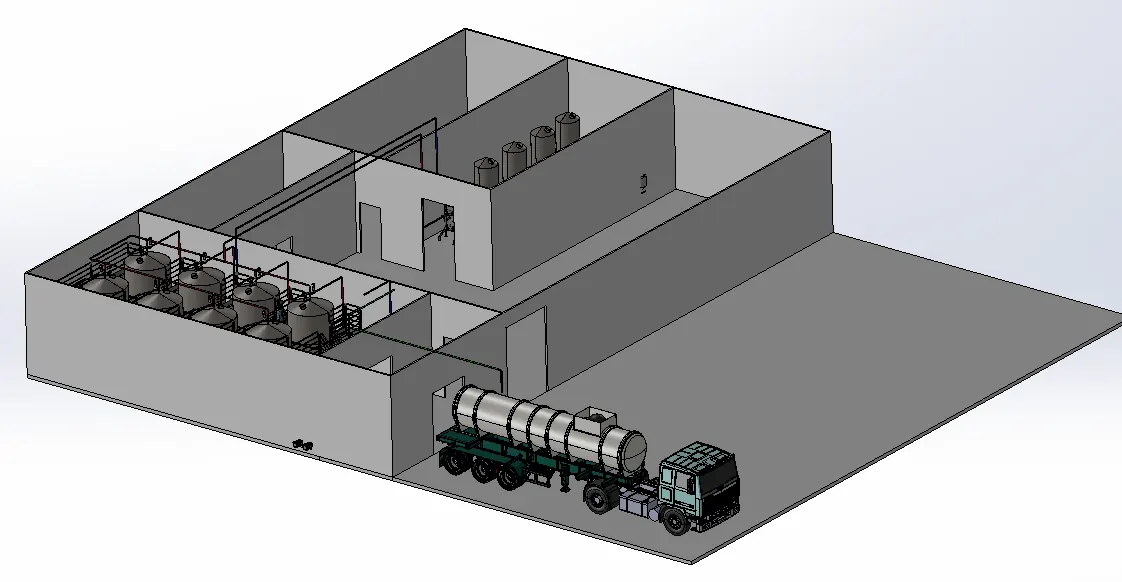

Implantação, edificações industriais e infraestrutura.

Arquitetura industrial de galpões e edificações de apoio, com definição de fechamentos, esquadrias, forros, fachadas e acabamentos. Avaliação ergonômica do layout conforme a NR-17, projeto acústico e planta de demolição, quando aplicável.

Engenharia civil: terraplenagem, projeto geométrico e pavimentação, drenagem pluvial, fundações, estruturas de concreto armado, pisos industriais, muros de arrimo e contenções, além do projeto do canteiro de obras.

Entregas típicas

• Modelo 3D, plantas, cortes e elevações
• Memoriais descritivos e de cálculo
• Quadros de áreas, tabela de esquadrias e lista de materiais
• Relatório de interferências com as soluções adotadas

Estruturas metálicas e equipamentos

Dimensionamento, verificação e detalhamento para fabricação e montagem.

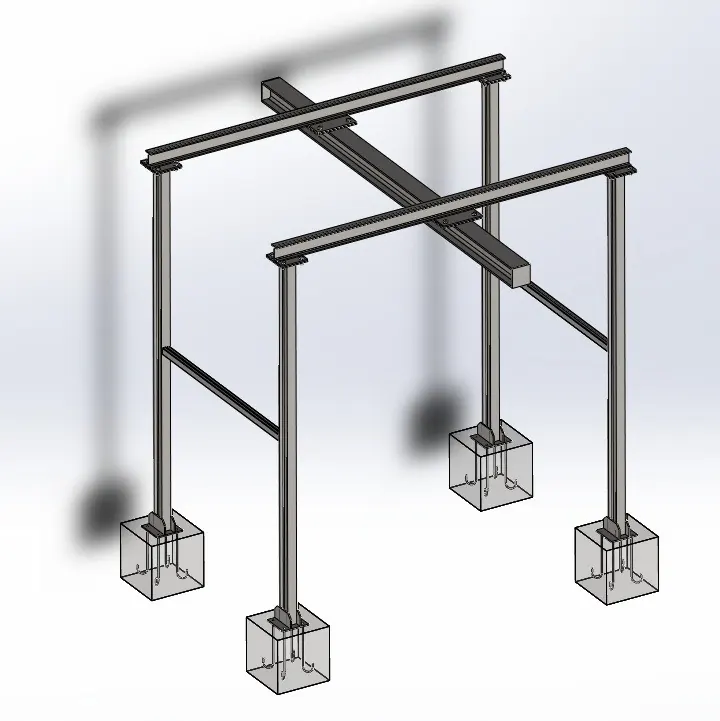

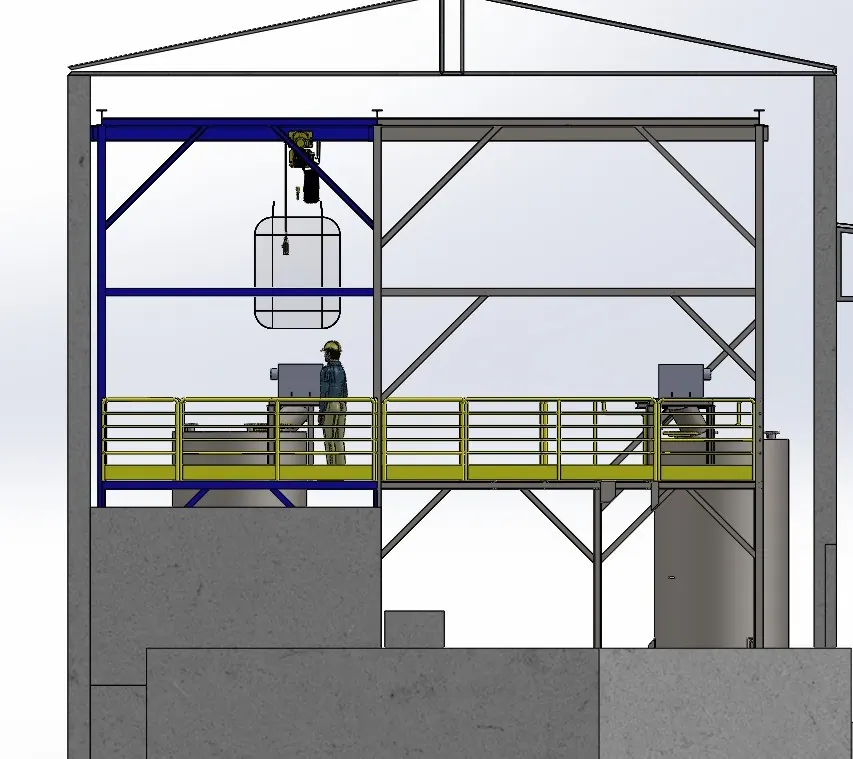

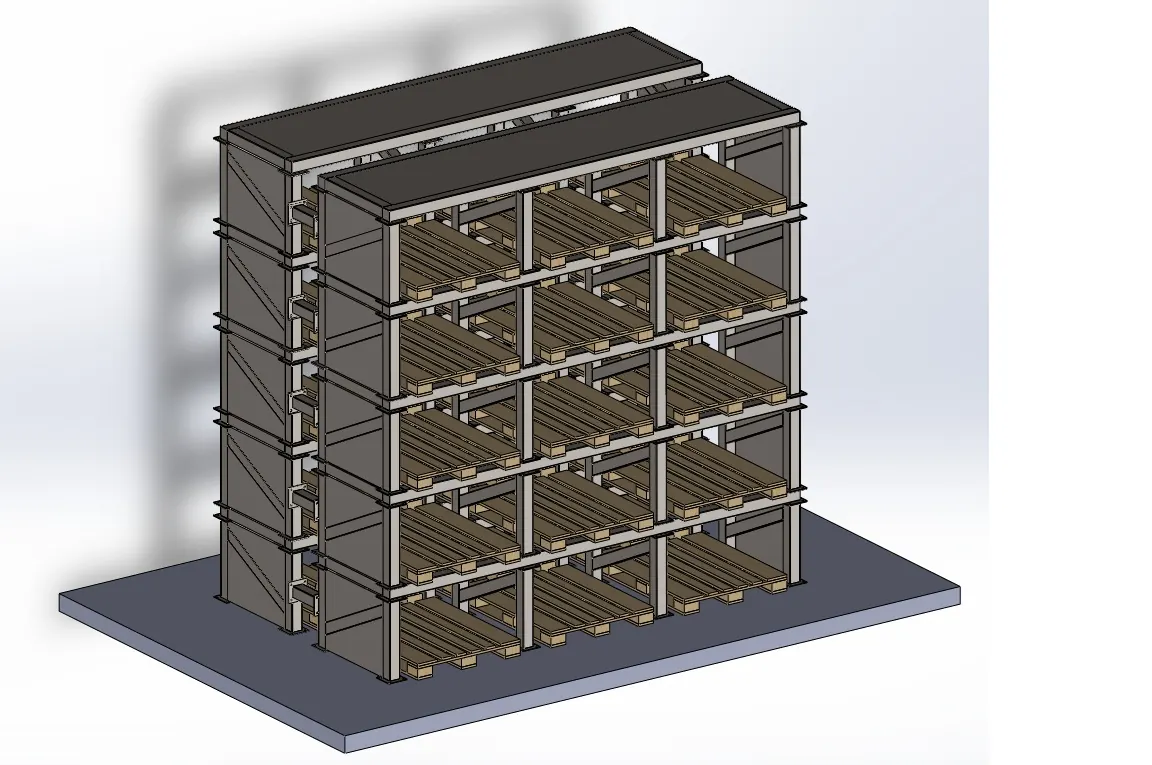

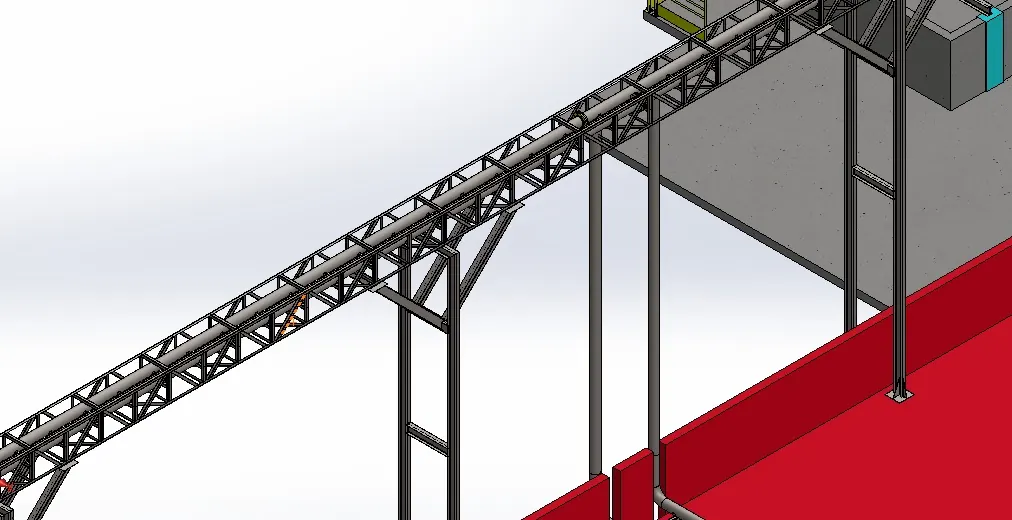

Galpões e coberturas, torres e plataformas, pipe racks, galerias de transporte, monovias, suportes de tubulação e de equipamentos, com fundações e estruturas de concreto integradas ao modelo.

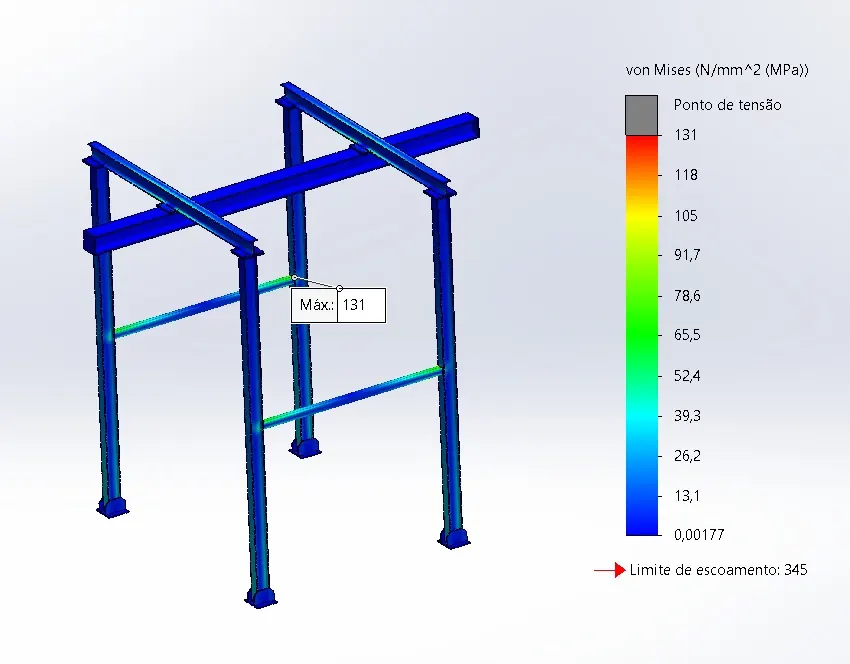

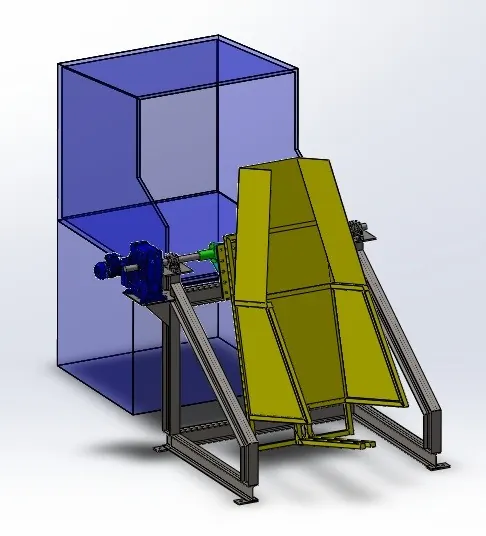

Dimensionamento conforme as normas ABNT NBR 8800, NBR 14762 e NBR 6123, com análise por elementos finitos quando necessário, memorial de cálculo, verificação de ligações, desenhos de fabricação e montagem e lista de materiais. Projeto mecânico de dispositivos e equipamentos especiais, com modelagem 3D, análise e desenhos para fabricação.

Entregas típicas

• Memorial de cálculo e verificação das ligações
• Desenhos de fabricação e de montagem extraídos do modelo
• Lista de materiais com especificação completa para suprimentos
• Análise estática por elementos finitos

Tubulação, utilidades e processo

Redes completas, do fluxograma ao isométrico.

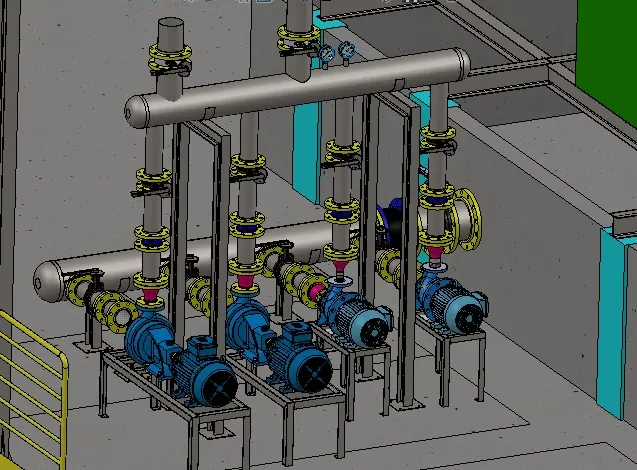

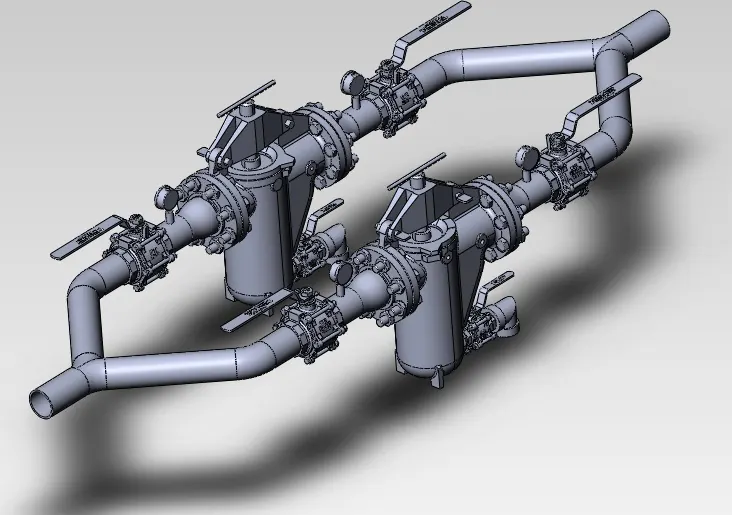

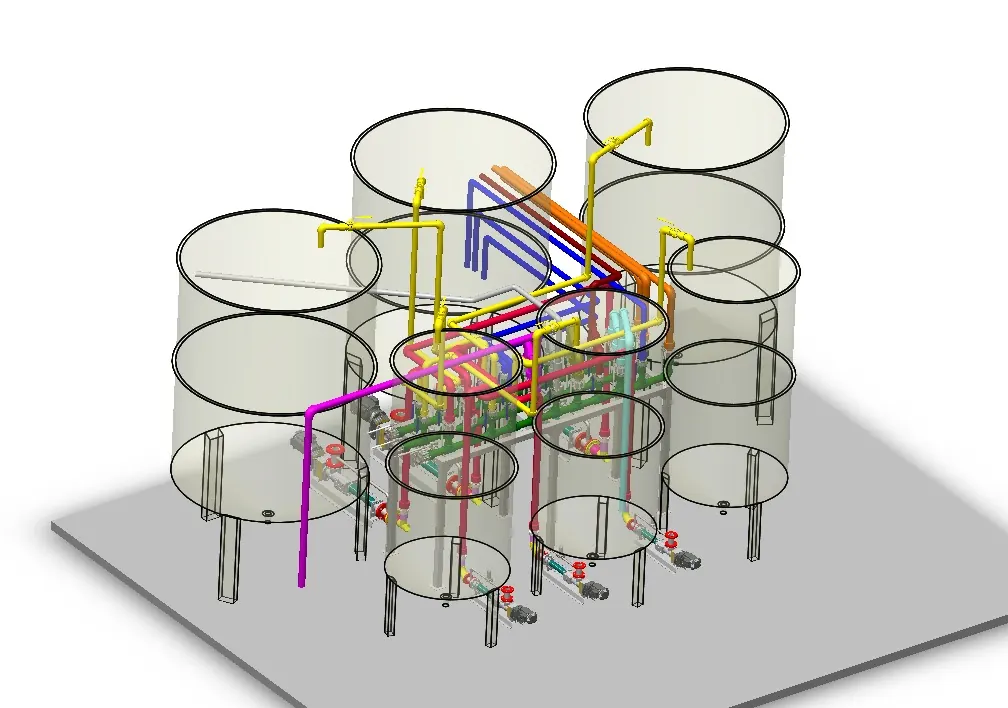

Dimensionamento e distribuição de tubulações de processo e de utilidades, como ar comprimido, água quente e água gelada, com equipamentos e instrumentação modelados em 3D e integrados às demais disciplinas.

Cálculo hidráulico e dimensionamento de instrumentos, especificação de bombas, tanques, compressores e chillers, projeto de suportes e isolamento térmico e definição dos pontos de interligação (tie-ins) com as instalações existentes.

Entregas típicas

• Fluxogramas P&ID e plantas de tubulação e de arranjo de equipamentos
• Isométricos e detalhes de suportes
• Lista de linhas, lista de tie-ins e quantitativos
• Especificações técnicas, memoriais descritivos e de cálculo

Elétrica e automação

Sistemas elétricos e de controle projetados em conjunto com a planta.

Instalações elétricas de baixa e média tensão conforme as normas ABNT NBR 5410 e NBR 14039: distribuição de força, iluminação interna e externa com projeto luminotécnico, aterramento e SPDA conforme a NBR 5419, diagramas unifilares e lista de cargas, cálculo de cabos, curto-circuito e fluxo de carga, especificação de painéis e sistema de detecção e alarme de incêndio.

Automação e instrumentação: arquitetura de automação e integração com sistemas existentes, especificação funcional de SCADA, listas de I/O, instrumentos e cabos, alarmes, intertravamentos e permissivos, FMS, BMS e monitoramento de energia. Infraestrutura de dados e voz, CFTV e controle de acesso.

Entregas típicas

• Diagramas unifilares e lista de cargas
• Memória de cálculo de cabos, queda de tensão e curto-circuito
• Listas de I/O, instrumentos e cabos
• Roteamento de cabos, fibras e leitos

Hidrossanitário, SPCI e HVAC

Água, incêndio e ventilação dimensionados no mesmo modelo.

Instalações hidrossanitárias: esgoto sanitário, água fria e captação de águas pluviais da cobertura, com dimensionamento de reservatórios e bombas, isométricos e memoriais.

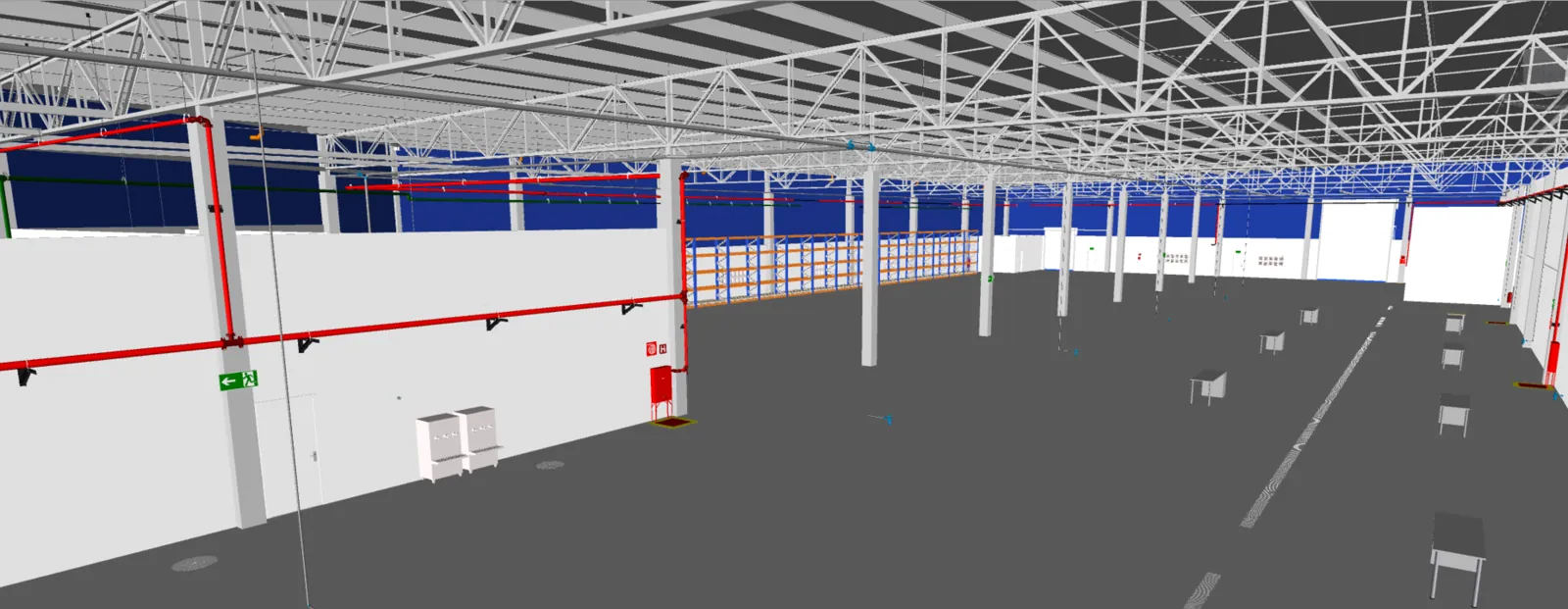

Prevenção e combate a incêndio: hidrantes, sprinklers, extintores, detecção e alarme, rotas de fuga e sinalização conforme as instruções técnicas do Corpo de Bombeiros, com cálculo da reserva técnica de incêndio e documentação para aprovação.

HVAC: exaustão de galpões e climatização de áreas de apoio, com cálculo de vazões e cargas térmicas, estudo comparativo de alternativas e simulação CFD de conforto térmico realizada pela equipe técnica.

Entregas típicas

• Isométricos e memoriais hidrossanitários
• Projeto de SPCI com documentação para aprovação no Corpo de Bombeiros
• Memorial de cargas térmicas e vazões
• Relatório de simulação CFD de conforto térmico

Laser scanner e coordenação BIM

Projeto desenvolvido sobre a geometria real da planta.

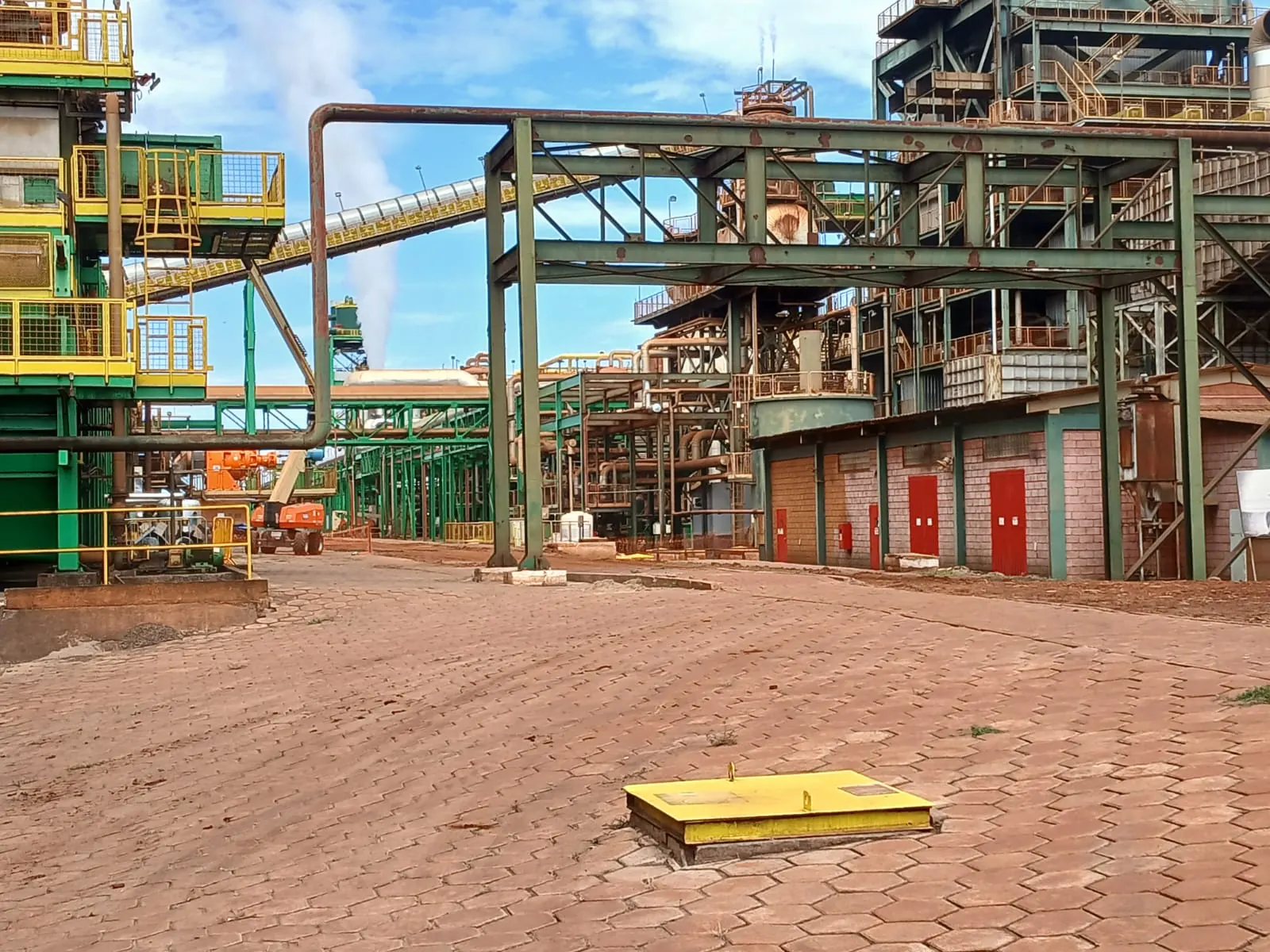

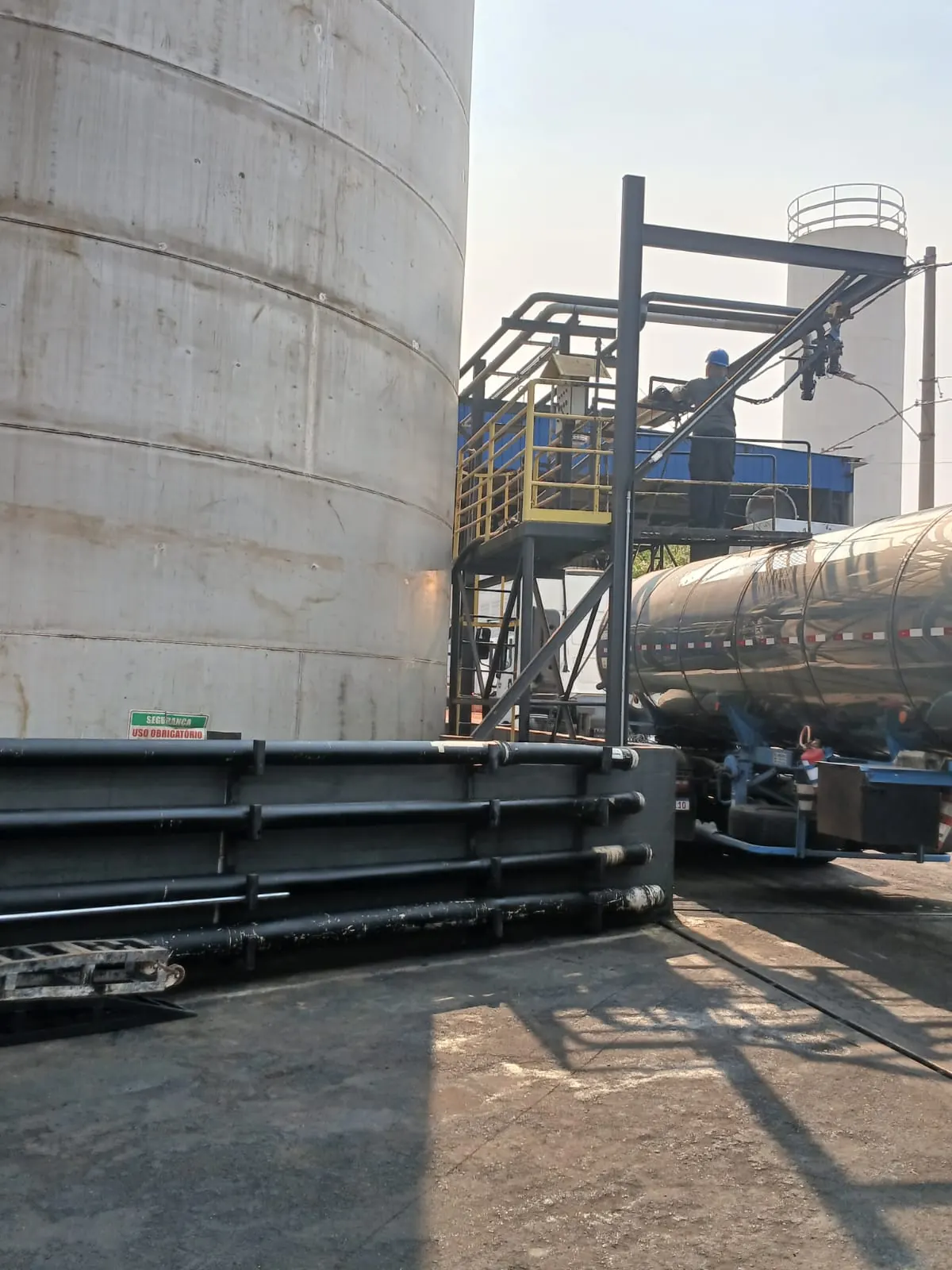

Levantamento com laser scanner próprio: a nuvem de pontos da instalação existente é convertida em modelo e passa a ser a base geométrica dos novos projetos.

Coordenação BIM com plano de execução, modelo federado, detecção e solução de interferências, extração de quantitativos e apoio ao planejamento 4D e ao orçamento 5D. Emissões e revisões controladas em plataforma de gestão documental, com rastreabilidade completa das alterações.

Entregas típicas

• Nuvem de pontos e modelo da instalação existente
• Modelo federado e relatório de interferências
• Quantitativos extraídos do modelo
• Entregas em .ifc, .nwd, .dwg e .pdf
